API_WallRelation

벽의 연결 데이터를 가져오기 위한 structure입니다.

    typedef struct {
        API_Coord                  **coords;
        Int32                      **pends;
        API_PolyArc                **parcs;
        Int32                      filler_1;
        API_Polygon                connPoly;
        API_ConnectionGuidItem     **conBeg;
        API_ConnectionGuidItem     **conEnd;
        API_ConnectionGuidItem     **conRef;
        API_ConnectionGuidItem     **con;
        API_ConnectionGuidItem     **conX;
        Int32                      filler_2[5];
        Int32                      nConBeg;
        Int32                      nConEnd;
        Int32                      nConRef;
        Int32                      nCon;
        Int32                      nConX;
        Int32                      filler_3[5];
    } API_WallRelation;



멤버

coords

변경된 외곽선 폴리곤의 좌표들입니다.

pends

서브 폴리곤들의 끝 좌표들의 인덱스들입니다.

parcs

변경된 외곽선 폴리곤의 호 세그먼트들입니다.

connPoly

연결들로 인하여 변경된 외곽선 폴리곤입니다.

conBeg

시작점 또는 끝점을 사용하여 벽의 시작점에 연결된 벽들의 리스트입니다. (그림을 보십시오)

conEnd

시작점 또는 끝점을 사용하여 벽의 끝점에 연결된 벽들의 리스트입니다. (그림을 보십시오)

conRef

레퍼런스 라인이 벽의 시작점 또는 끝점에 연결된 벽들의 리스트입니다. (그림을 보십시오)

con

레퍼런스 라인이 벽의 시작점 또는 끝점에 연결되지 않은 벽들의 리스트입니다. (그림을 보십시오)

conX

벽의 레퍼런스 라인과 교차하는 벽들의 리스트입니다. (2.1부터 사용 가능함)

nConBeg

conBeg 인덱스들의 수입니다.

nConEnd

conEnd 인덱스들의 수입니다.

nConRef

conRef 인덱스들의 수입니다.

nCon

con 인덱스들의 수입니다.

nConX

conX 인덱스들의 수입니다. (2.1부터 사용 가능함)

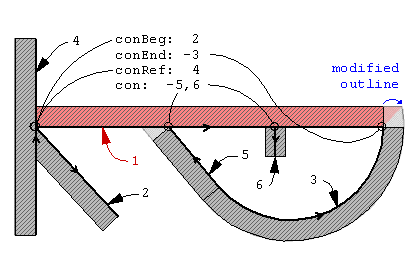

벽 관계 경우들을 설명하기 위한 그림





설명

벽 관계 structure의 사용법을 배우고 싶으면 ACAPI_Element_GetRelations 함수를 참고하십시오.



요구사항

버전: API 1.3 또는 이후

헤더: APIdefs_Elements.h



참고사항

ACAPI_Element_GetRelations, API_BeamRelation, API_CWPanelRelation, API_ConnectionGuidItem, API_Coord, API_PolyArc, API_Polygon, API 타입
